铁皮柜生产工艺第一步CAD制图介绍

铁皮柜生产的第一步CAD制图是利用CAD软件（如AutoCAD、SolidWorks），将铁皮柜的结构尺寸、板材厚度、连接方式等参数数字化，精准绘制出平面图纸与三维模型的过程，核心是实现“设计可视化”与“生产标准化”。

核心制图内容

1. 平面视图：包含主视图、俯视图、侧视图，清晰标注柜体整体尺寸（高×宽×深）、柜门/抽屉位置及开合方向，是最基础的施工依据。

2. 结构拆解图：将柜体拆分为侧板、顶板、底板、层板、柜门等单个部件，标注每块铁皮的尺寸（长×宽）、板材厚度（常见0.5-1.2mm冷轧钢板）及折弯角度。

3. 细节标注图：重点标注关键连接点，如合页安装孔位、门锁开孔尺寸、螺丝型号及间距，确保生产和组装时精准匹配。

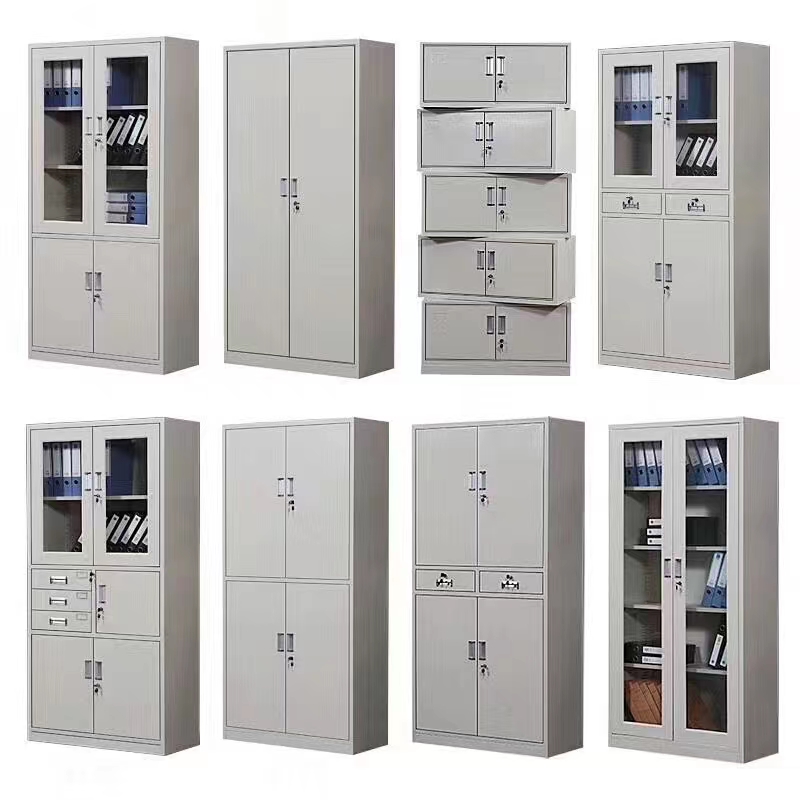

4. 三维效果图：通过3D建模直观展示铁皮柜的外观、颜色（如静电喷涂的灰白、米白等）及内部布局，方便客户确认设计方案。

关键注意事项

- 尺寸精度：CAD制图精度需达0.1mm，避免因尺寸误差导致部件无法组装，尤其是抽屉导轨、柜门合页等标准件的适配尺寸。

- 材料特性：需在图纸中标注铁皮材质（如SPCC冷轧钢板）、表面处理工艺（静电喷塑、磷化处理），确保生产符合防锈、耐磨等要求。

- 标准化设计：尽量采用通用尺寸和标准连接件，降低生产难度与成本，同时方便后期维修更换部件。
